由首鋼國際工程公司自主集成設計的首鋼遷鋼1580 mm熱軋帶鋼生產線，以國際、國內兩個市場為基礎，重點生產高質量、高技術含量、高附加值、市場急需的短缺鋼材品種。積極采用當今國際一流的先進工藝裝備，形成了一條科技含量高、品種市場競爭力強、經濟效益好、資源消耗低的熱軋生產線。
1. 集成創新與產品特點
首鋼國際工程公司作為首鋼遷鋼1580 mm熱軋生產線的整體工藝和工廠設計單位，工藝及設備主要采用自主集成，提高國產及國內自主設計的比率，降低工程造價。其中，主軋線設備設計及制造為中國一重集團;主軋線電氣自動化系統、邊部加熱器設計及供貨為日本TMEIC公司;新型熱帶硅鋼電磁感應加熱爐設備為由TMEIC公司和首鋼國際工程公司聯合設計;加熱爐蓄熱式燒嘴、燃燒控制系統及二級系統設計及供貨為ROZAI公司;側壓機設計及供貨為SMSD公司;加熱爐及區域設備設計、鋼卷托盤運輸設備及配套設計和供貨均為首鋼國際工程公司。
該生產線主導產品為高附加值精品板材，高強鋼抗拉強度最高可達1000MPa;戰略產品為取向硅鋼。產品立足華北，輻射沿海并適量參與國際競爭。
該生產線生產的主要鋼種有：碳素結構鋼、優質碳素結構鋼、低合金結構鋼、高耐候性結構鋼、汽車大梁用鋼、焊接結構用耐候鋼、橋梁用結構鋼、高強度結構用熱處理和控軋鋼板、高牌號無取向硅鋼、普通取向硅鋼、高磁感取向硅鋼、IF鋼、雙相(DP)及多相鋼(MP)、相變誘導塑性鋼(TRIP)等。其中高牌號無取向硅鋼和取向硅鋼占13.98%。
產品抗拉強度：σb max=1000 MPa
屈服強度：σs max=800 MPa
帶鋼規格：帶鋼厚度：1.2-12.7 mm;帶鋼寬度：700-1450 mm;鋼卷重量：max. 27.7 t;單位卷重：max. 23kg/mm
連鑄坯規格：板坯厚度：230mm;板坯寬度：800-1470mm;板坯長度：8000-10500mm。
2.工藝特點和生產線配置
2.1 工藝特點
熱軋廠煉鋼連鑄車間緊湊布置，連鑄機出坯輥道和加熱爐的上料輥道相接，可實現直接熱裝工藝。具體熱軋車間工藝流程見圖1。

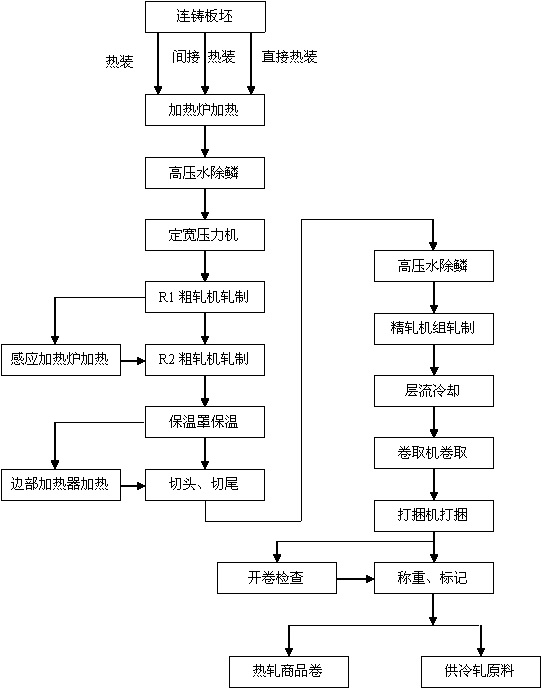

圖1 熱軋車間工藝流程圖
板坯庫計算機管理系統(SYC)對板坯庫進行統一管理。根據軋制計劃的要求，計算機對板坯的堆垛、吊車的吊運、輥道的運轉進行最佳化處理。設置有9座保溫爐，實現硅鋼板坯的保溫。
硅鋼板坯的溫裝軋制：硅鋼板坯通過輥道進入板坯庫后，按照板坯庫控制系統(SYC)的指令，必須由板坯夾鉗吊車將板坯堆放到保溫爐中指定的垛位，進行堆垛、緩冷和保溫。軋制時，根據軋制計劃，由板坯夾鉗吊車逐塊將板坯從保溫爐取出，吊到板坯運輸輥道，經核對后送往加熱爐裝爐輥道，板坯經測長、定位后，由裝鋼機裝入加熱爐進行加熱。
板坯在加熱爐內加熱到設定的板坯出爐溫度后，按照軋制節奏，用出鋼機將板坯依次托出、放到加熱爐出爐輥道上。
出爐板坯經輥道輸送到高壓水除鱗箱，用高壓水清除板坯表面氧化鐵皮后板坯送往定寬壓力機，根據軋制規程的要求，板坯可進行最大達350mm的減寬。然后板坯由帶附屬立輥二輥可逆式粗軋機E1R1和帶附屬立輥的四輥可逆式粗軋機E2R2進行軋制，經粗軋機組軋制后的中間坯經延遲輥道送往精軋機區。需要二次加熱的硅鋼，按計劃在R1軋制一道次后，在R1軋機后由托鋼裝置托出軋線，使其離線進入電磁感應爐加熱(ISF)，完成加熱后，再將其托回軋線進行軋制。
中間坯經過延遲輥道時依據軋制品種和產品規格的不同而確定是否采用中間坯保溫罩保溫、帶坯邊部加熱器(EH)加熱。飛剪切頭尾后的中間坯經精軋高壓水除鱗箱除去二次氧化鐵皮，然后進入精軋機F1-F7進行軋制。
精軋機組的穿帶速度、加速度、最大軋制速度、各機架壓下量、工作輥竄輥行程、各機架彎輥力等均由計算機控制系統按軋制帶鋼的品種和規格進行計算和設定，并可動態調整，實現板形的閉環控制。為了有效的控制帶鋼質量，在F7精軋機出口處設有凸度、平直度、厚度、寬度、溫度等軋線檢測儀表，在卷取機入口設有帶鋼表面質量、溫度等軋線檢測儀表。
精軋機軋出的帶鋼在熱輸出輥道上由帶鋼層流冷卻系統采用適當?shù)睦鋮s制度，將熱軋帶鋼由終軋溫度冷卻到規定的卷取溫度。
當卷取機咬入帶鋼之前即穿帶時，熱輸出輥道、夾送輥、助卷輥和卷筒的速度均超前于末機架軋制速度;當帶鋼被卷取機咬入以后，熱輸出輥道、夾送輥、卷取機隨精軋機同步進行升速軋制;當帶鋼尾部離開末機架后，熱輸出輥道、夾送輥要減速即滯后于卷取機卷取速度。卷取后進行打捆機，再由運卷小車將鋼卷運到托盤運輸線，運輸線將鋼卷繼續向后運送，經稱重，噴印后，運輸?shù)綗彳堜摼韼?。需要檢查的鋼卷則送到檢查線，打開鋼卷進行檢查后，再卷上，送回運輸線，運到熱軋鋼卷庫。
2.2 工藝設備配置(見圖2)

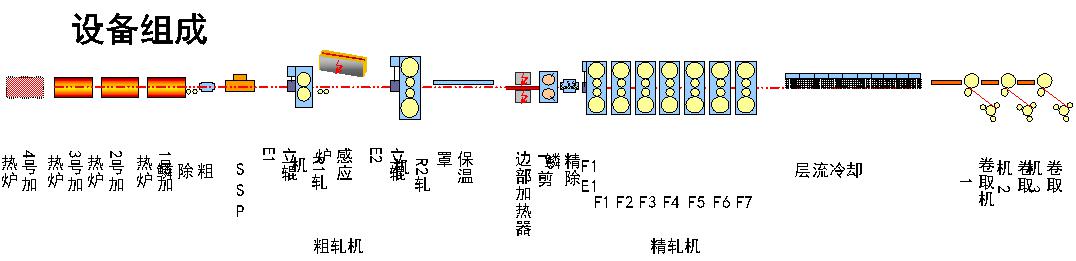

圖2 工藝設備配置
1)保溫爐
板坯庫共有3跨，內設保溫爐，北側板坯鑄機出坯輥道與加熱爐入爐輥道相接，加熱爐出爐輥道延至板坯跨用于回爐坯返庫。為適應取向硅鋼集中裝爐、成批軋制、溫裝入爐的要求，在板坯庫設置9座保溫爐，用于加熱取向硅鋼時連鑄坯的保溫。每座保溫爐設4個垛位，每個垛位最多裝11塊板坯，共44塊?？傃b爐量最大為約7400 t。保溫爐燃料采用混合煤氣，每座保溫爐設高、低兩個爐蓋，爐蓋采用電動移蓋機構。 2)步進式加熱爐
4 座蓄熱式步進加熱爐用于軋制前板坯加熱和生產緩沖。其中1、2號爐為低溫爐，3、4號爐為高溫硅鋼爐(4號爐預留)。低溫爐出爐溫度1250℃;高溫爐出爐溫度1360℃。加熱爐采用蓄熱式燃燒技術，其原理是利用蓄熱體吸收高溫?zé)煔獾臒崃?，將空氣加熱?000℃以上，從而最大程度吸收煙氣余熱，提高燃燒效率，節省燃料。
3)定寬壓力機
減寬量大，有利于提高連鑄機、軋機綜合生產能力。板坯減寬量大，減少了連鑄板坯的寬度規格組距，提高了連鑄機生產能力;板坯生產的連續性又提高了加熱爐熱裝比率;從而進一步降低加熱爐能耗。
4)粗軋機組
采用兩架可逆粗軋機布置，形成板坯側壓機+二輥可逆軋機+四輥可逆軋機的粗軋布置形式，軋制道次和負荷分配靈活。R1采用電動壓下，R2采用電動+液壓壓下，R1、R2均采用十字頭萬向傳動接軸。立輥軋機E2采用液壓壓下方式，軋機前后側導板為曲柄連桿機構，實現短行程控制以消除中間坯鐮刀彎。
5)電磁感應加熱爐
電磁感應加熱爐是新型熱帶硅鋼生產的輔助設施。布置在R1軋機和R2軋機之間的運輸輥道側面。電磁感應爐安裝在一個鋼結構平臺上，電磁感應爐的加熱線圈為立式放置，板坯立式裝入爐內，加熱保溫后立式抽出。經R1軋機預軋一道后的溫度約為1100℃的板坯，由設置在電磁感應爐下面的板坯搬運設備將平放在輥道上的板坯從輥道上取下并送入感應爐加熱。板坯在感應爐加熱線圈內被加熱到1400℃后，再按逆過程從爐內抽出并運輸?shù)街骶€輥道上放平。
6)中間坯邊部加熱裝置
采用電感應加熱器提高帶坯邊部溫度，改善鋼坯斷面溫度分布和金相組織，防止薄帶鋼和硅鋼片的邊部裂紋，減少軋輥發生不均勻磨損的幾率。該裝置由防翹頭裝置、入口側導板、輥道(2種)、軌道、邊部加熱器本體組成。
7)飛剪
轉鼓式飛剪，轉鼓繞中心線旋轉，動平衡性能好，可以提高剪切速度，配合剪切優化系統，在中間坯剪切前通過對頭尾形狀的采集和計算，將頭尾剪切量控制在最佳范圍內。
8)精軋機
7機架精軋機組裝備有全液壓AGC輥縫設定系統，用于控制帶鋼厚度精度，裝備有工作輥彎輥和竄輥裝置，用于控制帶鋼板形和平直度。機架剛度及軋制能力均有提高。在軋機下部增設下階梯墊裝置，能夠更快捷和靈活的補償工作輥、支撐輥磨損及對軋制線標高進行調整。在F1-F2設置強冷集管，對氧化鐵皮的抑制和溫度控制能力更強。軋機配有防剝落水集管、軋制潤滑、除塵水，并配備有支撐輥冷卻水。
9)卷取機
采用三助卷輥式全液壓卷取機，具有對三個助卷輥的位置控制(即踏步控制)、最終壓力控制和連續打開控制功能。助卷輥采用踏步控制技術，從而延長了卷筒及助卷輥的使用壽命，降低設備磨損，降低維護量，減少了因頭部壓痕造成的廢卷量。側導板采用液壓缸驅動，具有振蕩調節功能，減少帶鋼塔形缺陷。
10)采用在線表面質量檢查系統，可在線檢查和分析帶鋼的表面質量。
11)采用雙排式托盤鋼卷運輸系統
采用雙排結構的托盤運輸系統，設備基礎淺、設備重量輕、制造檢修和維護方便、車間整潔美觀，而且全過程實現自動化控制，運輸效率大大提高。
3.工藝平面布置
板坯庫布置成與主軋線相垂直的T字形式，由三跨組成，貫穿兩跨設置兩條與連鑄車間相接的輥道，一條輥道和加熱爐裝爐輥道相通，另一條輥道與軋制線相通。
加熱爐上料跨與主軋跨平行，跨間內設有裝爐輥道，加熱爐裝料機等。
加熱跨與主軋跨相鄰平行，跨間內設置4座步進梁式加熱爐。
加熱爐出料端在主軋跨間，布置有加熱爐出料機，輸出輥道等。
主軋跨間內設有定寬壓力機1套，粗軋機2套，感應加熱爐1套，邊部加熱器1套，切頭飛剪1臺，精軋機7架，層流冷卻裝置1套，卷取機3臺及其它軋線輔助設備等。
主電跨與主軋跨相鄰平行，跨間內設有精軋機主電機。
磨輥間跨與主軋跨相隔11m平行布置，跨間內設有軋輥、剪刃磨床，軸承清洗等設備。
鋼卷檢查跨與主軋跨相鄰平行，跨間內設有鋼卷檢查線。
鋼卷轉運跨在主軋跨尾部與主軋跨垂直布置，跨間內設有托盤運輸設備、噴號機、稱重裝置等設備。
成品庫兩跨主軋跨平行布置，與鋼卷轉運跨相接。成品庫與主軋跨之間布置有粗軋主電室、精軋主電室、卷取主電室及110kV變電站。
水處理設施布置在主軋線操作側磨輥間以外的區域，分別有如下設施：旋流沉淀池、平流沉淀池加磁盤過濾、過濾站、聯合泵站、層流泵站、軟化站、反洗水調節池、污泥濃縮池、污泥脫水間、含油廢水處理設施、水處理中心控制室、給排水管網、事故水塔。
4.實際應用效果
首鋼遷鋼1580mm熱軋帶鋼生產線布置緊湊，工藝裝備水平高，涵蓋了生產硅鋼的工藝技術裝備，是首鋼自主集成建設的現代化熱軋生產線。投產以來，生產工藝水平不斷提升，已完成多項市場緊俏的品種生產開發。目前已完成高牌號取向硅鋼的試軋。
5.技術研發團隊
首鋼國際工程公司積極汲取、消化國內外先進技術，與科研院所和生產企業緊密合作，形成了獨特的研究、開發、設計和生產操作技術優勢。公司軋鋼專業技術團隊經過近幾年的努力拼搏和銳意創新，已經成功設計完成了京唐2250mm、京唐1580mm、遷鋼2160mm、遷鋼1580mm等多條熱軋生產線，受到了業主的一致好評。公司將再接再厲充分利用多年來積累的技術經驗，充分發揮與生產操作密切結合的優越條件，將熱軋帶鋼生產技術不斷創新發展。
